température des composants

Merci pour les photos
c'est vrai que la box est bien (trop...) encastré et je pensais que le ventilateur était dessous .
Je vais aussi essayer de trouver ces entretoises et voir pour mettre le ventilo dessous.

Bonjour, avant tout je vous rappelle comment booster facilement les performances de votre Freebox Delta :

➡️ la Freebox Delta dispose d'emplacements pour ajouter jusqu'à 4 disque-durs. Leur insertion dans la Freebox est très facile, cela vous permet d'augmenter votre espace de stockage (jusqu'à 20To !). Je vous conseille le Seagate BarraCuda 2,5" SATA en 2To (Max 4 disques de 4To supportés), en plus d'être performant, il dispose d'une hauteur de 7mm : il s'insère parfaitement dans les 4 emplacements prévus.

➡️ la Freebox Delta dispose aussi d'un emplacement pour boostrer la mémoire vive (la RAM). Cette barrette Corsair Vengeance 16Go est 100% compatible, idéale pour rendre la Freebox plus réactive et ajouter des machines virtuelles par exemple.

Tous ces accessoires ont été testés et approuvés par les Membres du forum. Aussi, pour exploiter à fond les 10Gb/s de la fibre jusqu'à votre ordinateur, je vous invite à jeter un oeil à l'encart "Surfer à 10Gbit/s chez soi" : je vous détaille les accessoires nécessaires.

Je vous laisse reprendre le fil de la discussion 🤗

Killian94 a écrit:
> bonjour à tous,
> voici ma contribution,

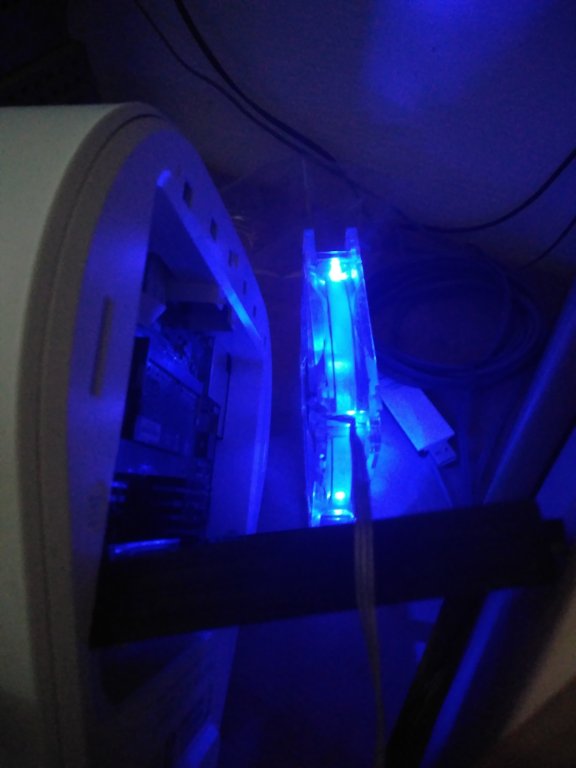

> J’ai rajouté 4 entretoises cylindrique gris de 1cm de haut(pièces ikea pour
> meuble) au double face puis un petit ventilateur de 80 mm avec 3 positions
> de vitesse(mais je le laisse à la première position pour le bruit mais
> aussi car les ventilos du serveur n’excède pas les 1500/tpm )en extraction
> avec trois trous au fond du meuble télé,
>
> ELUTENG Ventilateur USB Silencieux Fan 5v Trois Vitesse Réglable
> Ventilateur 80 mm Mini Ventilateurs pc USB 8cm Cooling Fan Portable pour
> https://www.amazon.fr/dp/B06XRCDZDH/ref ... 5CbHTER5PY
>
> si vous avez besoin de conseil n hésitez pas

Bonsoir Killian

tes températures sont très basses notamment pour le cpu ap 45 degrés
pour une simple aspiration sur l’'arrière
as tu le module de sécurité inséré sur ta box ?
quel est la température ambiante autour de ta box ?
amicalement Ricou26

Bonsoir Ricou26,

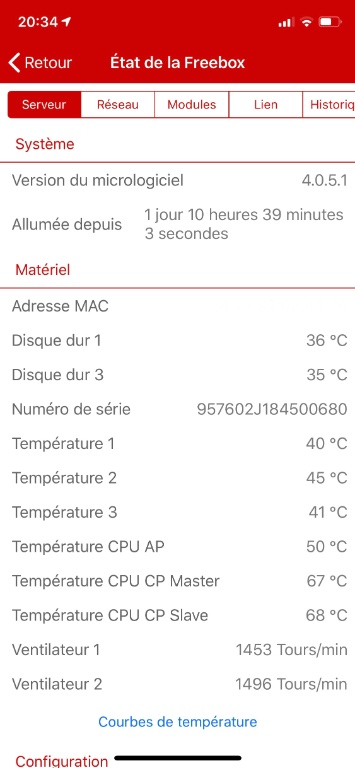

Je ne possède pas de module de sécurité, La température ambiante du salon est 21°, et puis je planifie le Wifi aussi je coupe les cartes à partir de 00h30 jusqu’à 14h en semaine, week-end différemment bref, je vous mets la photo avec une utilisation normale, du coup le cpu AP est a 50° au lieu de 45°
bonne soirée

Bonsoir Killian

merci pour ta réponse
le module de sécurité fait grimper en moyenne le cpu ap de 7 degrés de plus lorsqu'il est inséré
les autres températures suivent aussi
le refroidissement se fait moins bien en sa présence logique

voici les températures relevées avec une ambiance à 26 degrés ce weekend
avec quand mème un support ventilé d'ordi portable sous le freebox serveur

en charge
45 degrés pour le disque dur (j'en ai qu'un seul )
61 pour le CPU AP
température 1= 48 2= 50 3= 45
cpu master 77
cpu slave 78
ventilo 1 = 1525 tr mn
ventilo 2 = 1534 tr mn

amicalement Ricou26

Bonjour

J'apporte ma contribution, sachant que je viens de me faire échanger le server pour cause de surchauffe.

La particularité dans mes cas, c'est que j'ai placé 2 HDD de 4To en RAID1 mais assez épais (externes à la base mais démontés de leur boîtier car moins chers). Du coup je n'ai pas pu replacer le couvercle car les disques dépassent, et impossible de les connecter aux slots proches de la carte-mère.

Après plusieurs tests (surélévation, calfeutrage des prises d'air suite à la suppression du couvercle...), je pense que l'idéal, en tout cas ce qui est plus efficace que la surélévation, c'est la céramique. Comme elle n'est pas conductrice de chaleur, ça semble assez efficace. Idéalement au sol sur du carrelage, autrement un carreau de carrelage sous le server fait aussi l'affaire.

Mes températures actuelles :

- Pièce : 25.6°C
- CPU Master : 87°C
- CPU Slave : 87°C
- Disque 1 : 43°C
- Disque 2 : 41°C
- Ventilateur 1 : 1575 trs/mn
- Ventilateur 2 : 1539 trs/mn

C'est certes un peu élevé, mais correct pour la température exceptionnelle de la pièce et ma configuration ouverte, et les disques sont loin des 60°C, ce qui est le principal.

Le calfeutrage (via de la bande mousse) n'a pas d'effet semble-t-il sur les températures mais atténue le bruit des ventilateurs plus perceptibles sans le couvercle.

Edit : une chose que j'ai constaté, autant sur mon ancien server que sur le nouveau, c'est que le dissipateur n'est pas bien centré sur le CPU. Bien centré je suis persuadé qu'il est possible de gagner au moins 1 ou 2°C, mais je ne me risquerais pas à le replacer car j'ai un doute sur la pâte thermique à utiliser (car il faut de la pâte adhésive)

Expédié: 27/12/2018

Skynet a écrit : ↑29 juin 2019, 13:17 Bonjour

J'apporte ma contribution, sachant que je viens de me faire échanger le server pour cause de surchauffe.

La particularité dans mes cas, c'est que j'ai placé 2 HDD de 4To en RAID1 mais assez épais (externes à la base mais démontés de leur boîtier car moins chers). Du coup je n'ai pas pu replacer le couvercle car les disques dépassent, et impossible de les connecter aux slots proches de la carte-mère.

Après plusieurs tests (surélévation, calfeutrage des prises d'air suite à la suppression du couvercle...), je pense que l'idéal, en tout cas ce qui est plus efficace que la surélévation, c'est la céramique. Comme elle n'est pas conductrice de chaleur, ça semble assez efficace. Idéalement au sol sur du carrelage, autrement un carreau de carrelage sous le server fait aussi l'affaire.

Mes températures actuelles :

- Pièce : 25.6°C
- CPU Master : 87°C
- CPU Slave : 87°C
- Disque 1 : 43°C
- Disque 2 : 41°C
- Ventilateur 1 : 1575 trs/mn
- Ventilateur 2 : 1539 trs/mn

C'est certes un peu élevé, mais correct pour la température exceptionnelle de la pièce et ma configuration ouverte, et les disques sont loin des 60°C, ce qui est le principal.

Le calfeutrage (via de la bande mousse) n'a pas d'effet semble-t-il sur les températures mais atténue le bruit des ventilateurs plus perceptibles sans le couvercle.

Edit : une chose que j'ai constaté, autant sur mon ancien server que sur le nouveau, c'est que le dissipateur n'est pas bien centré sur le CPU. Bien centré je suis persuadé qu'il est possible de gagner au moins 1 ou 2°C, mais je ne me risquerais pas à le replacer car j'ai un doute sur la pâte thermique à utiliser (car il faut de la pâte adhésive)

Ce n'est carrément pas normal que tes ventilos tournent pas plus vite ?!!! le CPU est à 87 degrés, ça descend pas ?

J'ai le même ordre de valeurs chez moi :

- CPU Master entre 84.5° et 85°
- CPU Slave autoue de 86,5°
- CPU AP autour de 72°

Donc très peu de variations de température. Les ventilateurs en revanche font le yoyo entre 1500rpm en temps "normal" et 3200 quand il fait très chaud. Ils semblent varier beaucoup en fonction de la température de la pièce, peu en fonction de l'utilisation de la box.

Firetank a écrit : ↑29 juin 2019, 14:33 Ce n'est carrément pas normal que tes ventilos tournent pas plus vite ?!!! le CPU est à 87 degrés, ça descend pas ?

Ils montent parfois vers les 1800trs/mn à 87°C, mais pas plus car c'est suffisant pour faire baisser le CPU à 86°C. Mais je pense que ça va descendre un peu, la température de la pièce est un record avec la canicule, aujourd'hui je suis à 85°C avec la même température ambiante.

Après la température CPU n'a que peu d'importance, car ça n'occasionne pas de freezes chez moi (même avec la première box qui montait à 95°C sans disques) et au pire SAV.
Là mes disques sont à 39°C en pleine sollicitation, c'est le principal.

Par contre si j'enlève le carreau de carrelage en-dessous, c'est du 55°C pour les disques, au moins 92°C CPU et les ventilos à 2500trs/mn.

Expédié: 27/12/2018

Parce que les miens sont constamment vers 2300 tr/min en ce moment pour garder les 82 degrés du CPU. Qu'il fasse froid ou chaud toujours 82 degrés.

Firetank a écrit : ↑30 juin 2019, 14:34 Parce que les miens sont constamment vers 2300 tr/min en ce moment pour garder les 82 degrés du CPU. Qu'il fasse froid ou chaud toujours 82 degrés.

C'est étonnant qu'ils ralentissent pas. Peut-être un défaut de sonde ?

Expédié: 27/12/2018

Non non justement ils sont programmés pour garder la temp de 82 degrés, c'est pour ça que je suis étonné que le tient peut rester aussi longtemps aussi chaud.

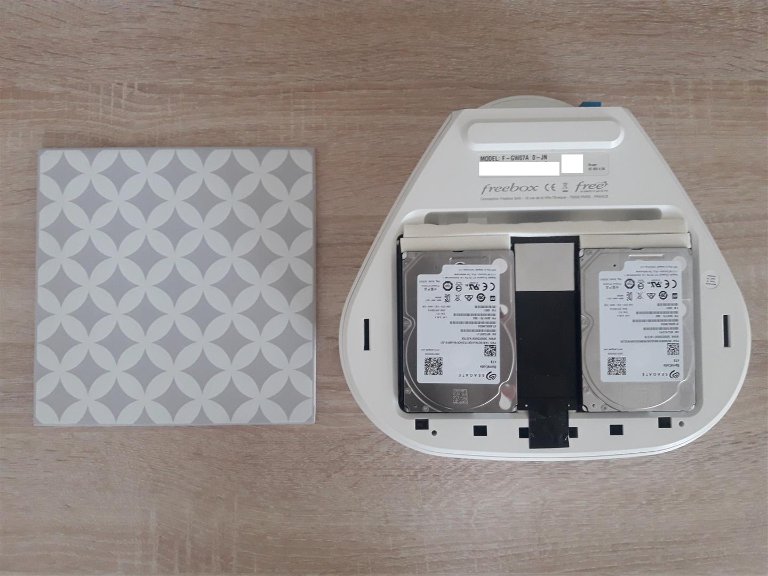

En complément, ci-dessous une photo de ma box avec les disques et le calfeutrage (aussi efficace que couvercle fermé, je n'entends pas les ventilos) :

: Box.jpg (78.26 Kio)
Vu 7061 fois

Les disques sont directement en contact avec le carrelage. J'ai également les 2 modules, ce qui réduit fortement l'évacuation de la chaleur par les ventilos. Sachant que ces modules chauffent aussi, il sera donc difficile de descendre en-dessous des 80°C de CPU avec une température ambiante d'environ 20°C.

Firetank a écrit : ↑30 juin 2019, 15:00 Non non justement ils sont programmés pour garder la temp de 82 degrés, c'est pour ça que je suis étonné que le tient peut rester aussi longtemps aussi chaud.

C'est indiqué dans une doc. technique ou autre ce seuil de 82°C ? Car je n'en ai jamais entendu parler et même du côté des devs que j'ai eu au téléphone, ils m'ont indiqué ne pas avoir de consignes / limites de température.

Expédié: 27/12/2018

J'ai vu déjà plusieurs personnes qui montrer leur stats de température et idem toujours 82 degrés. Et j'avais essayé de mettre une poche de glace sur Server et bien c'est inefficace car du coup les ventilos baissent en intensité et du coup ils tournent tellement lentement qu'au final... toujours 82 degrés

Vraiment bizarre... On dirait que chaque serveur à un seuil différent pour déclancher l'accélération des ventilateurs. 82°pour certains, 86° pour d'autres... Quand je change la position de serveur , ouvre ou ferme la trappe à disques, la température varie, les ventilos s'ajustent, et je reviens à 85°-86°, et tout se stabilise.

Une hypothèse : je n'ai qu'un disque dur... plus on branche de disques durs, plus les ventilos tournent vite pour évacuer, et plus la température du CPU baisse, indirectement.

Bonjour à tous

au trois derniers intervenants sur cette discussion
avez vous s'il vous plait le module de sécurité installé sur votre FREE BOX serveur?

PS bien l'utilisation d'un carreaux de céramique
amicalement Ricou26

Oui, de mon côté, j'ai bien le module de sécurité.

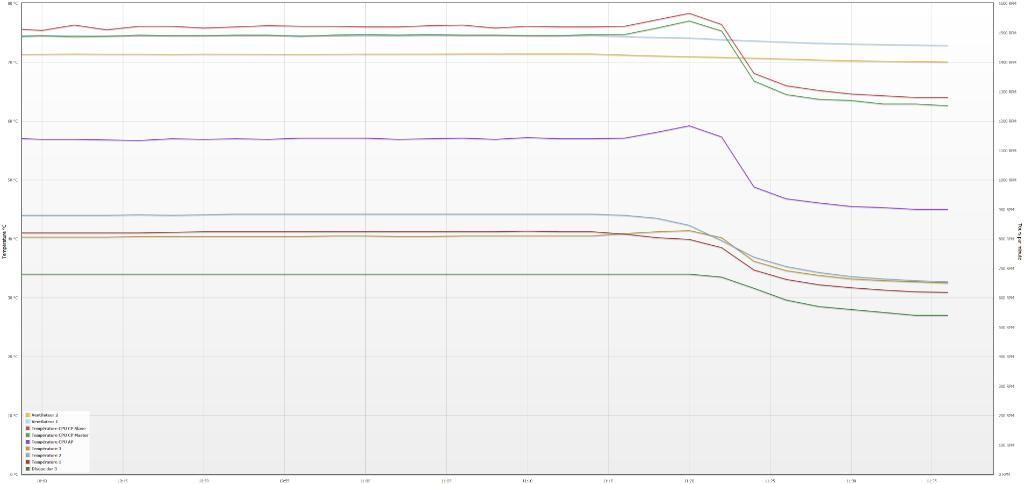

juste pour faire un test temporairement a l'arrache, jai mis mon serveur a la verticale est j'ai mis un ventilo de pc a l'arriere... il y a clairement un probleme de ventilation dans le design de la box
juste avec cette manip a l'arrache je passe de 76 a 63°C

2020-01-06 16_20_11-Clipboard.png

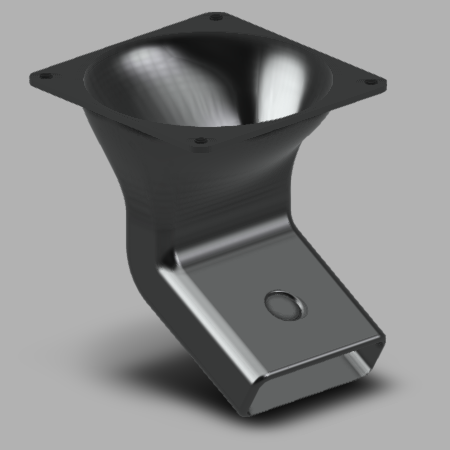

Pour ma part, j'ai conçu cette pièce à encastrer à la place du module ADSL ...

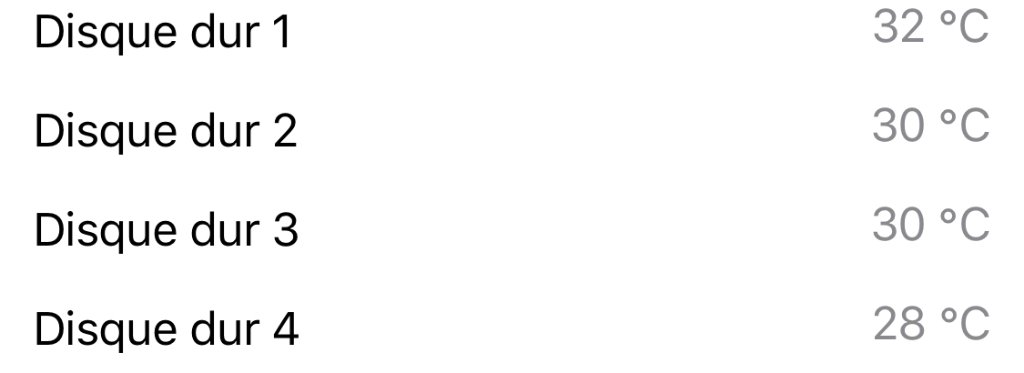

Avec un ventilo de 92x92 en aspiration, j'ai obtenu d'excellents résultats. Mes 4 disques de 2To ne dépassent pas 30°c au repos ...
Alors oui, ce n'est pas très beau ... mais dans un meuble ça ne se voit pas ...

[attachment=0]2020-01-06 16_20_11-Clipboard.png[/attachment]

[attachment=0]IMG_6440.jpg[/attachment]
[attachment=1]IMG_6441.jpg[/attachment]
