Bien capter la 4G sur Delta avec une antenne externe

ifrodo :
> En effet, étant donné qu'il faut traverser le module, 5cm c'est trop peu. Le lien de
> Michael-Reims pointe lui sur des adaptateurs de 2m, c'est probablement un peu trop.
>
> La procédure de branchement est donc la suivante:
>
> 1) Débrancher électriquement la Freebox Delta Server et extraire le module DSL/4G de
> la box.
> 2) Ouvrir le module DSL/4G (attention à ne pas percer l'étiquette, mais la décoller
> soigneusement)
> 3) Débrancher les câbles existants sur le modem 4G intégré (soit les deux connecteurs
> pointés du doigt par Michael-Reims)
> 4) Brancher à la place les connecteurs UFL des adaptateurs UFL<->SMA
> (https://www.amazon.fr/dp/B00L11IDVK/ref ... B005UWD0EG) en faisant
> passer les fils par les trous d'aération à l'arrière du module. A voir s'il est pas
> possible de directement fixer les connecteurs SMA sur les trous d'aération (qui sont
> ronds, mais m'ont l'air un peu trop petits)
> 5) Refermer le module DSL/4G
> 6) Ré-insérer le module DSL/4G dans la Freebox Delta server
> 7) Brancher l'antenne externe sur les connecteurs SMA sortant du module. Veiller à
> bien choisir une antenne compatible avec les fréquences de Free Mobile (700, 1800,
> 2600) et MIMO (car la box est 2xMIMO), tel que celle-ci:
> https://www.amazon.fr/LowcostMobile-RAD ... antenne+4g
> 8) Allumer la Freebox Delta Server.

Attention pour l'antenne que tu mets les bons adaptateurs sont les femelles ici: https://www.amazon.fr/gp/product/B07DNQZK4M

Perso j'ai déjà une antenne et j'ai commandé les adaptateurs, donc si un jour je reçois la delta (commandé le 04/12) je vous ferais un retour sur le branchement.

Bonjour, avant tout je vous rappelle comment booster facilement les performances de votre Freebox Delta :

➡️ la Freebox Delta dispose d'emplacements pour ajouter jusqu'à 4 disque-durs. Leur insertion dans la Freebox est très facile, cela vous permet d'augmenter votre espace de stockage (jusqu'à 20To !). Je vous conseille le Seagate BarraCuda 2,5" SATA en 2To (Max 4 disques de 4To supportés), en plus d'être performant, il dispose d'une hauteur de 7mm : il s'insère parfaitement dans les 4 emplacements prévus.

➡️ la Freebox Delta dispose aussi d'un emplacement pour boostrer la mémoire vive (la RAM). Cette barrette Corsair Vengeance 16Go est 100% compatible, idéale pour rendre la Freebox plus réactive et ajouter des machines virtuelles par exemple.

Tous ces accessoires ont été testés et approuvés par les Membres du forum. Aussi, pour exploiter à fond les 10Gb/s de la fibre jusqu'à votre ordinateur, je vous invite à jeter un oeil à l'encart "Surfer à 10Gbit/s chez soi" : je vous détaille les accessoires nécessaires.

Je vous laisse reprendre le fil de la discussion 🤗

Je suis intéressé aussi des que tu as fait la modification envoie des photos
Merci

Bonjour,

je suis heureux de voir que l'on peut y brancher des antennes sans trop bricoler.
Pour moi j'ai un routeur huawei avec deux antennes Yagi pointé direct sur l'antenne free.
Je viens de résilier mon abonnement 4G et j'attend ma freebox delta.
J'ai déja les adaptateurs d'antennes.

Y a plus qu'a tester sans et avec, je vous ferais un retour...dès que j'aurai reçu la delta.

Cependant, je me demandais comment bien orienter les antennes car avec un routeur huawei et l'appli LTEinspecteur c'est assez simple, Je suis heureux de voir que l'on a les infos dans l'OSserver!

Pour vous aidez à orienter votre antenne à partir des info du serveur :
Dans les normes LTE (3GPP 36.xxx) le RSRP ("Reference signal receive power ") est la mesure normalisée de la puissance du signal recu, que le terminal envoie à la station de base, il peut varier entre -44 dBm et –140 dBm :
C’est optimal si < -80 dBm (à condition que le SNR " Rapport signal/bruit" soit aussi très bon, c.a.d > 20 dB)
C'est bon si < -90 dBm ;
moyen entre - 90 dBm et -110 dBm : c'est la limite pour faire du MIMO 2x2;
acceptable entre -110 et -120 dBm : on peut recevoir mais avec un débit plus faible.
aléatoire (risque de micro-coupures) entre -120 et - 140 dBm

Le RSSI (Received signal strength indicator) est une mesure interne au terminal qui, avec le RSRP, elle lui permet de calculer le RSRQ (indicateur de qualité du signal). Le RSSI a une valeur plus élevée de 20 à 30 dB que le RSRP, selon la largeur de bande utilisée (5 à 20 MHz) et qqs autres paramètres (bruit venant des cellules voisines) qu'il serait trop long de décrire ici.
Donc un RSSI inférieur à - 50/60 dBm peut être considéré comme optimal pour un terminal LTE.

radius :
> Attention pour l'antenne que tu mets les bons adaptateurs sont les femelles ici:
> https://www.amazon.fr/gp/product/B07DNQZK4M

Merci pour la correction, je n'avais pas fait attention que c'était des SMA mâles.

Bonjour.

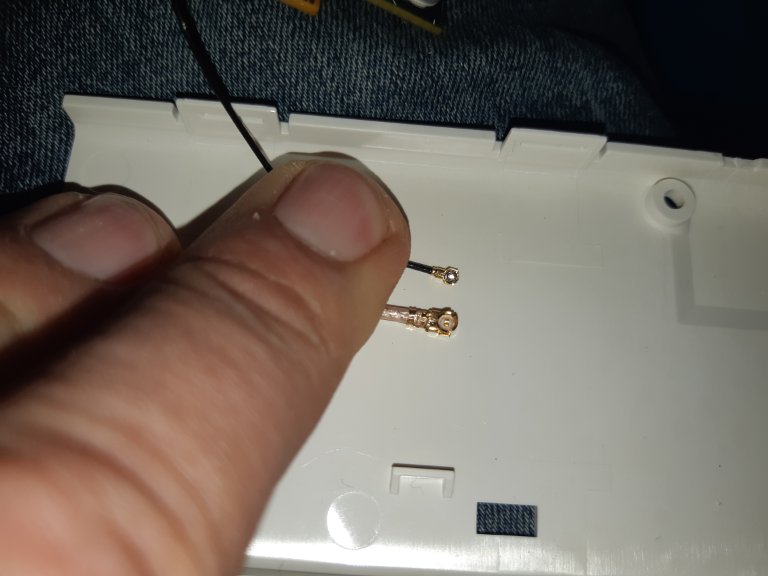

Je viens de recevoir les adaptateurs ufl sma et mauvaise nouvelle.
Le connecteur n est pas de type ufl mais encore plus petit.
Voir photo.
Je suis dégouté d avoir attendu pour rien et un peu marre de faire le boulot des ingénieurs qui ont oubliés de mettre des prises 4g externe.
On se demande si ce n'est pas volontaire pour pas charger le réseau....
Donc si quelqun connais la référence de cette prise.....
Par avance merci

Ha merde je les reçoit vendredi ! Il faudrait voir dans un magasin d’'électronique (si ca existe encore ^^)

Freebox Delta Migration demandée le 19/11/19 Freebox Delta Reçu le 21/11/19

Quel est le diamètre de la mini fiche ?

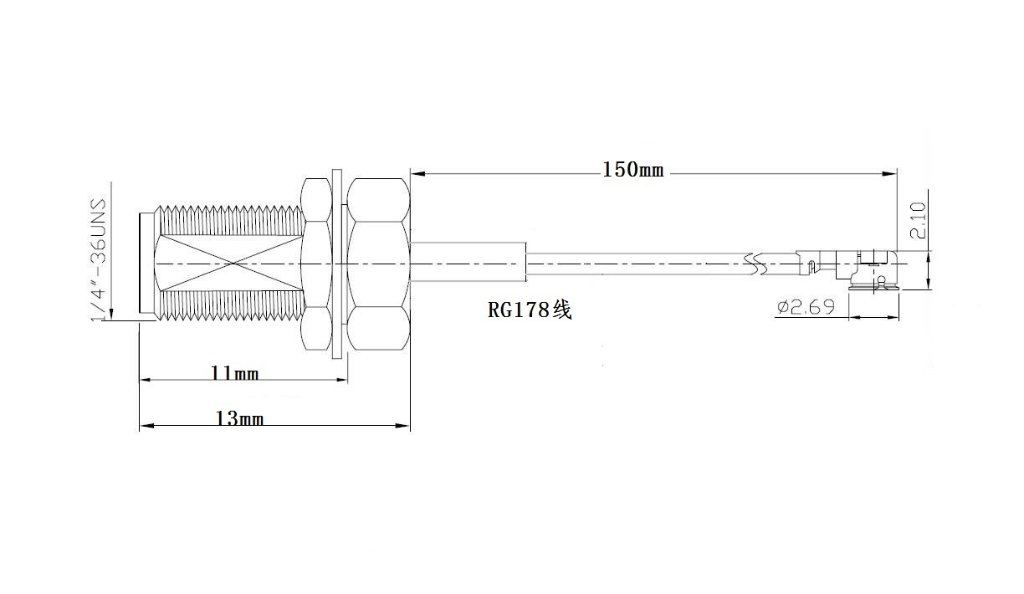

J'ai trouvé ça mais le prise fait 2.69 mm en diamètre extérieur.
Sur photo c'est pas facile.

[attachment=0]C933+datasheet.jpg[/attachment]

Nonosthebone :
> Quel est le diamètre de la mini fiche ?
>
> J'ai trouvé ça mais le prise fait 2.69 mm en diamètre extérieur.
> Sur photo c'est pas facile.
>
> C933+datasheet.jpg

Selon la photo c'est de IPEX, je l'avais supposé en page 2, mais bon lequel? il en a plusieurs modeles, jamais certain tant que l'on a pas ouvert.

Selon la photo
https://p.globalsources.com/IMAGES/PDT/ ... -cable.jpg
du mhf-4 serait le bon, non?

D'ailleurs si je regarde la photo des connecteurs en page 3, il y a 4 connecteurs non? donc l'on peut supposer qu'il est possible de mettre 4 antennes?

A y regarder de plus pret cela resemble beaucoup à une AirPrime , ou en tout cas une carte PCI-SIG 4 antennes, mono sim, avec vis centrale
Vous auriez pas une photo de la carte 4G que l'on retrouve ses spec pour que l'on soit sur

superdome :
> Nonosthebone :
> > Quel est le diamètre de la mini fiche ?
> >
> > J'ai trouvé ça mais le prise fait 2.69 mm en diamètre extérieur.
> > Sur photo c'est pas facile.
> >
> > C933+datasheet.jpg
>
> Selon la photo c'est de IPEX, je l'avais supposé en page 2, mais bon lequel? il en a
> plusieurs modeles, jamais certain tant que l'on a pas ouvert.
>
> Selon la photo
>
> https://p.globalsources.com/IMAGES/PDT/ ... -cable.jpg
> du mhf-4 serait le bon, non?
>
> D'ailleurs si je regarde la photo des connecteurs en page 3, il y a 4 connecteurs
> non? donc l'on peut supposer qu'il est possible de mettre 4 antennes?

Ou du MHF-5 ? (https://www.i-pex.com/Products/detail/131)
Pas simple à savoir, sauf à tous les tester...

Soul :
> superdome :
> > Nonosthebone :
> > > Quel est le diamètre de la mini fiche ?
> > >
> > > J'ai trouvé ça mais le prise fait 2.69 mm en diamètre extérieur.
> > > Sur photo c'est pas facile.
> > >
> > > C933+datasheet.jpg
> >
> > Selon la photo c'est de IPEX, je l'avais supposé en page 2, mais bon lequel? il
> en a
> > plusieurs modeles, jamais certain tant que l'on a pas ouvert.
> >
> > Selon la photo
> >
> >
> https://p.globalsources.com/IMAGES/PDT/ ... -cable.jpg
> > du mhf-4 serait le bon, non?
> >
> > D'ailleurs si je regarde la photo des connecteurs en page 3, il y a 4
> connecteurs
> > non? donc l'on peut supposer qu'il est possible de mettre 4 antennes?
>
> Ou du MHF-5 ? (https://www.i-pex.com/Products/detail/131)
> Pas simple à savoir, sauf à tous les tester...

A y regarder de plus pret cela resemble beaucoup à une AirPrime , ou en tout cas une carte PCI-SIG/ mini-pci 4 antennes, mono sim, avec vis centrale
Vous auriez pas une photo de la carte 4G que l'on retrouve ses spec pour que l'on soit sur

J'ai un câble de ce type "IPX U.FL à RP-SMA"

https://www.banggood.com/fr/DANIU-50cm- ... 24946.html

Je regarde ce soir si c'est le bon type de prise.

Egalement disponible plus près d'ici:

https://boutique.semageek.com/fr/531-ca ... ex-rf.html

Stéphane.

Et si vous avez une photo des ref de cette carte 4G, cela permettrait de confirmer.
A+

Référence carte 4g : LC4R-M

On trouve des chose dessu sur google

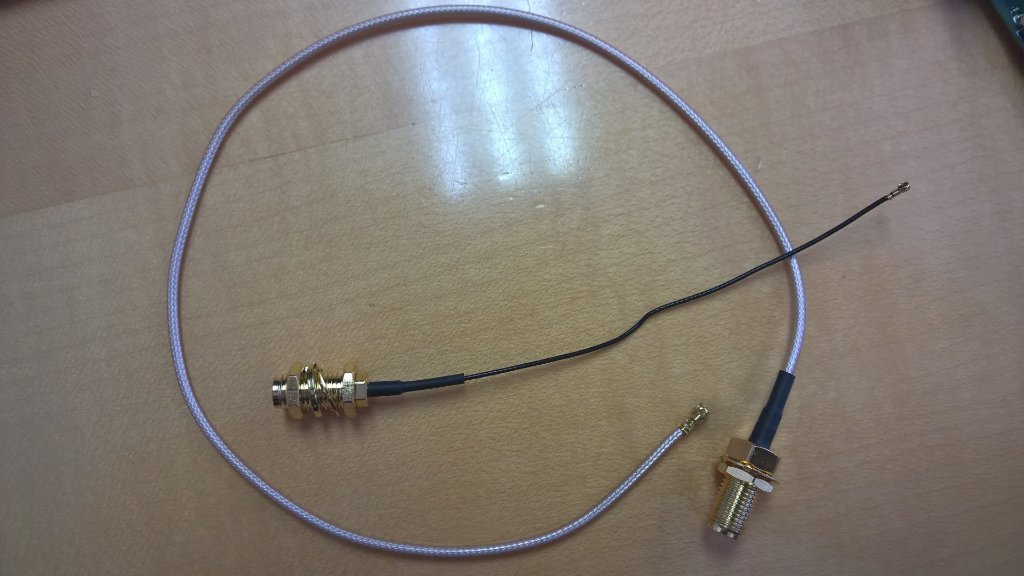

The different pigtails, black is the MHF4 and the silver being the UFL.

Donc dans notre cas MHF4

Michael-Reims :
> Référence carte 4g : LC4R-M
>
> On trouve des chose dessu sur google

G trouvé cela

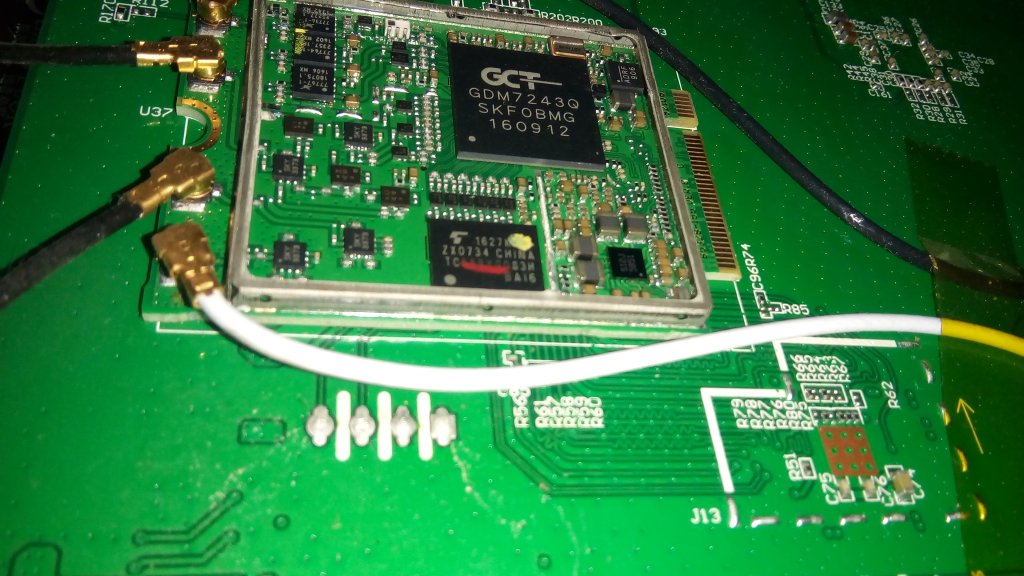

SerComm Ninja LTE mini PCIe Module LC4R

qui semble avoir le même soc qu'une Huawei B5328 ( GCT GDM7243 )

GCT GDM7243

vu la disposition des connecteurs et du creux de la vis cela semble être cela

Dcoumentation de la puce
https://www.gctsemi.com/doc/GDM7243Q.pdf

puce utilisé dans des routeurs OEM huawei Huawei B5328 :

* Maximum download speed at 300Mbps with carrier aggregation

* Supports FDD-TDD LTE Cat5 / 6/7

* Cat5 LTE with 4x4 DL MIMO: 300Mbps DL, 75Mbps UL

* Cat6 LTE with carrier aggregation 4x2: 300Mbps DL, 50Mbps UL

* Cat7 LTE with 4x4 MIMO or media aggregator with 300Mbps DL, 100Mbps UL

* Supports 4x4 DL-MIMO (4 layers) and 2X2 UL-MIMO (2 layers)

Puce a l'air sous exploitée actuellement vu que seulement 2 antennes sont connectées.

La certification de la carte LC4R-M
https://www.globalcertificationforum.or ... /7315.html
D'aout 2018.

Il faudrait donc commander ce connecteur :

https://www.amazon.fr/gp/product/B075X4PQYX/

et prévoir un adaptateur comme celui la :

https://www.amazon.fr/gp/product/B00BVZWQMS/

pour se connecter à une antenne comme celle là

https://www.amazon.fr/gp/product/B01E7CWNSI/

J'ai tout bon ?

FabFred63 :
> Il faudrait donc commander ce connecteur :
>
> https://www.amazon.fr/gp/product/B075X4PQYX/
>
> et prévoir un adaptateur comme celui la :
>
> https://www.amazon.fr/gp/product/B00BVZWQMS/
>
>
> pour se connecter à une antenne comme celle là
>
> https://www.amazon.fr/gp/product/B01E7CWNSI/
>
>
> J'ai tout bon ?

Pourquoi pas celui ci directement pour éviter l'adaptateur intermédiaire ? https://www.amazon.fr/gp/product/B07GGYJ549

Bon a partir de tout cela cette carte 4G LC4R-M est une Sercomm Corporation
Par référencé au catalogue Sercomm Corporation donc commande OEM
a base de puce GDM7243Q

la certification est :
E-UTRA FDD Band 3: Category 6 1800+
E-UTRA FDD Band 7: Category 6 2600
E-UTRA FDD Band 28: Category 6 700
E-UTRA FDD Sub-Band 28B (Upper Duplexer only): Category 6

Donc c'est bien les bandes de fréquence de Free!
On apprend aussi CAT 6 donc down 300Mbit/s max et up 50Mbit/s

Soul :
> FabFred63 :
> > Il faudrait donc commander ce connecteur :
> >
> > https://www.amazon.fr/gp/product/B075X4PQYX/
> >
> > et prévoir un adaptateur comme celui la :
> >
> > https://www.amazon.fr/gp/product/B00BVZWQMS/
> >
> >
> > pour se connecter à une antenne comme celle là
> >
> > https://www.amazon.fr/gp/product/B01E7CWNSI/
> >
> >
> > J'ai tout bon ?

>
> Pourquoi pas celui ci directement pour éviter l'adaptateur intermédiaire ?
> https://www.amazon.fr/gp/product/B07GGYJ549

Oui cela semble etre le bon!
