[Audio] Relier la Freebox à un ampli stéréo en RCA-CINCH

Je viens de realiser mon cable HomeMade

--------------

--------------

3 petites soucures et le cable est réalisé en 3 minutes top chrono.
Il faut :
- Le cable peritel FREEBOX
- Un cable Audio RCA (que l'on va couper)
- Un fer à souder (et de l'etain

)

Deviser le capuchon de la peritel pour acceder aux contatcs.
Couper le fil RCA ;denudez et associer les 2 masses entres-elles
Passez le cable audio au travers le bouchon sinon vous ne pourrez pas le revisser !
Brancher le fil rouge (right) sur le contact 2
Brancher les masses sur le contact 4
Brancher le fil Blanc (right) sur le contact 6Il ne reste plus qu'a revisser la peritel et HOP, le son arrive sur l'ampli.

AVANTAGE DE PASSER PAR LA PERITEL :
LE REGLAGE DU VOLUME SE FAIT DEPUIS LA TELECOMMANDE FREEBOX !!
VOUS REGLEZ DONC LE SON FREEBOX à 40/50% ET VOUS POUSSEZ L'AMPLI AFIN D'AVOIR LE SON MOYEN.
VOUS POUREZ DONC BAISSER OU MONTER JUSQUE 100% L'AIDE DE LA TELECOMMANDE FREEBOX

Hello ! Pour compléter le sujet et si tu cherches à tirer le meilleur parti de ta connexion fibre, voici quelques astuces et retours d'expérience matériels selon ton modèle de Freebox :

1. Débloquer le débit au-delà de 1 Gb/s en filaire
- Freebox Pop et Ultra : Si ton ordinateur n'a qu'une carte réseau Gigabit, tu peux utiliser cet adaptateur USB-C vers Ethernet 2,5G (ou en version USB-A si tu n'as pas de port USB-C) pour profiter du port 2,5G de la box.
- Freebox Delta : Pour exploiter le port SFP+ sans configuration complexe, l'idéal est de repartir sur ce switch 2,5 Gb/s relié à la box avec ce câble 10Gb/s direct attach.

2. Exploiter le stockage et le NAS intégré
- Freebox Ultra : L'emplacement NVMe interne est parfait pour héberger un NAS réactif. Un modèle comme ce SSD NVMe est reconnu immédiatement et s'avère très pratique avec l'application Freebox Files.
- Freebox Delta : Tu peux y loger jusqu'à 4 disques-durs 2,5" (format 7mm) comme le Seagate BarraCuda. Astuce : tu peux aussi étendre sa mémoire vive avec une barrette de 16 Go de RAM si tu utilises les machines virtuelles.

3. Équipements informatiques adaptés
Si tu envisages de faire évoluer ton matériel, certains ordinateurs intègrent directement du réseau très haut débit, à l'image du Mini PC GMKtec (deux ports 2,5Gb/s) ou du Mini PC Beelink qui propose un port 10Gb/s natif.

Pour aller plus loin sur une installation full 10 Gb/s, jette un œil à ce tutoriel du forum : Créer un réseau 10G chez soi.

Si tu as des questions ou besoin d'un conseil spécifique à ton installation, n'hésite pas à te connecter ou créer un compte pour échanger avec la communauté.

Salut,
Tout d'abord un grand merci pour ton tuto,
mais j'aimerais connaitre le schéma de branchement péritel pour voir ou les brancher exactement
merci

yoge a écrit :Salut,
Tout d'abord un grand merci pour ton tuto,
mais j'aimerais connaitre le schéma de branchement péritel pour voir ou les brancher exactement
merci

Salut ! j'ai ajouté le schema de la peritel.
Pour les soudures, je te conseille de regardé les numero indiqués sur la peritel car sur les schema, c'est souvent une peritel femelle (donc la prise peritel sur la télé ou sur le magneto) qui est présenté donc ici, on branche nos fils sur "entrée audio gauche et droite et masse audio" donc 2 / 4 et 6

si ca peut aider à ton tuto voici un petit shema qui parle de lui même

: son2.jpg (66.59 Kio)
Vu 45212 fois

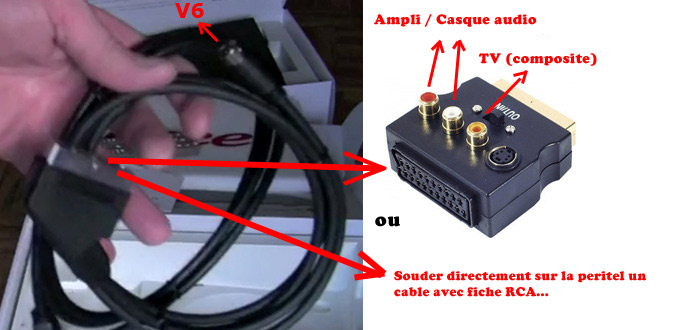

il manque également un petit shema de montage

( utilisez seulement les "sorties" du shema, les entrées sont pas activées sur la box )

Encore un grand merci , je vais me lancer dans la soudure ce soir ! je te tiens au courant

Bon ben nickel ça marche !! super merci

Je suppose que le montage est le même pour un home cinéma?
Sur mon écran plat je ne dispose pas de prise HDMI mais d'une sortie audio RCA ...c'est bon aussi non? Le problème risque d'être obligé d'allumer la télé pour écouter un dvd!

L'autre prise coté V6 du cable péritel ...standard ou pas? Car il me semble que je possède un tel cable avec des prises RCA.

jacques68 a écrit :Je suppose que le montage est le même pour un home cinéma?
Sur mon écran plat je ne dispose pas de prise HDMI mais d'une sortie audio RCA ...c'est bon aussi non? Le problème risque d'être obligé d'allumer la télé pour écouter un dvd!

L'autre prise coté V6 du cable péritel ...standard ou pas? Car il me semble que je possède un tel cable avec des prises RCA.

Salut !
Le cable V6 est un cable proprietaire avec une fiche rond d'un coté et peritel de l'autre....
Pour tes RCA, en effet, les sorties ne fonctionneront que si l'ecran est allumé.
le plus simple etant d'utiliser soit le module peritel avec deport RCA ou faire le cable maison

Je voudrais savoir si quelqu'un peut me donner un lien pour acheter un convertisseur a bas prix, car j'en ai vu sur le net, mais hors de prix !!

Sinon je voulais savoir si un simple fil spdif optique d'un coté vers jack de l'autre marche pour brancher mon casque audio ? ( On m'a dit que ça ne marcherait pas, car ça reste de l'optique numérique et que mon casque c'est de l'analogique)
De ce type là : http://www.amazon.fr/Cable-optique-fich ... 62&sr=8-11

Sachant que je n'ai pas d'appareil pour soudure a la maison.
Sinon j'ai acheté une prise péritel gigogne que j'ai connecté au bout de la péritel et qui a des cables rca et jac; mais le son ne vient pas.
D'origine je suis en hdmi, mais j'ai essayé de mettre uniquement péritel et ça marche toujours pas.
J'ai vu qu'il y a des réglages pour l'audio dans l'interface, j'ai essayé plusieurs trucs et ca ne fonctionne toujours pas.
Pouvez vous m'aider svp, je souhaite pas y mettre trop chère car c'est pour le casque audio de ma grand mère; elle n'entend rien sinon..

J'ai posé beaucoup de question je suis désolé, mais je suis perdu, si vous pouvez essayez de prendre le temps de me répondre ca serait aimable de votre part.

Grand merci d'avance !

tangoroot a écrit :UP

http://www.conrad.fr/17_11_adaptateur_p ... 410075_FAS
http://www.conrad.fr/adaptateur_peritel ... 942538_FAS

yoge a écrit :Bon ben nickel ça marche !! super merci

de rien

Salut à tous,

j'ai fais un peu la même chose hier en recevant ma box, car elle est branchée sur un video proj, donc je n'ai pas de son, le son étant fourni par un kit analogique. Un tour a la fnac, un convertisseur péritel mâle vers audio + vidéo.

j'ai coupé le câble fourni par free et relié les trois fils audio directement aux broches audio, un peu de scotch et le tour est joué.

photo ici : http://yfrog.com/gzqhypj

Oulà ... c'est violent comme cablage

N° colis1Z057XXXXXX LIV. 25/01/2011 9h à 18h

Le plus simple est d'acheter un decodeur CREATIVE DDTS100 (trouvé hier sur EBAY 50€ avec le jeu d'enceinte 5+1 ref:inspire gd580 )
1entrée digitale rca
1 entrée digitale optique
2 sortie analogique rca D&G
5 sortie enceinte 5+1
2 sorties casque

tarif crétive en 2007 150€

toto a écrit :
tangoroot a écrit :UP
http://www.conrad.fr/17_11_adaptateur_p ... 410075_FAS
http://www.conrad.fr/adaptateur_peritel ... 942538_FAS

en voila des moins chers ici :

http://www.priceminister.com/offer/buy/ ... video.html

est ce que la péritel reste active si l'hdmi est branchée aussi ?

Perso, je l'ai commandé ici... 4,80€ avec frais de port
comme ça je vais pouvoir enfin brancher la V6 à mon videoproj en s-video (ou RG59 BNC)!!
http://cgi.ebay.fr/ws/eBayISAPI.dll?Vie ... _600wt_903

(je me suis engueulé hier avec un mec de chez Auchan qui vendait ses TV, qui trouvait ridicule que je veuille d'un vieux câble analogique alors qu'il suffisait de brancher en hdmi sur un superbe écran plat.. J'ai failli l'envoyer sur ses Tv le type... D'ailleurs ils ne vendent pas un seul videoproj et ça me va)

Salut je suis toujours bloqué avec mon casque TV que je ne peux pas brancher sur la peritel avec l'adaptateur in/out que vous conseilliez d'acheter et que j'ai fait.
Je voudrais brancher tout ça sur le spdif de la freebox pour pas etre embêté .
Mais je ne sais pas trop qu'elle convertisseur il faut que j'achete pour pouvoir passer de mon rca ou jack de mon casque tv vers le spdif de la free.
J'ai trouvé" celui la, mais hors de prix qu'en pensez vous ?
http://www.amazon.fr/Convertisseur-audi ... B001GZ5936

Mais a ce prix là, je me demande si un casque spdif serait pas plus avantageux d'investir.

Merci de vos réponses, je suis perdu depuis 15 jours sans casque.

Selon le technicien Free qui vient d'intervenir chez moi (problème de synchro non résolu), Free a prévu de mettre bientôt dans sa boutique en ligne, un certain nombre d'adaptateurs différents pour sa freebox player (RCA, Cinch, s-video, etc..)
Il serait temps !

Ca y est mon casque marche enfin, le technicien de FREE est passé chez moi et lui comme moi n'avons pas compris comment nous y sommes arrivés, mais en redémarrant le casque en débranchant les piles, nous y sommes arrivés.
Alors merci FREE !!
et merci a vous !:!!
